Tektronix 泰克BERTScope? 時鐘恢復產品介紹：
產品型號：BERTScope?
產品品牌：Tektronix 泰克
產品類別：時鐘恢復
產品備注：時鐘恢復
Tektronix 泰克BERTScope? 時鐘恢復產品概述：

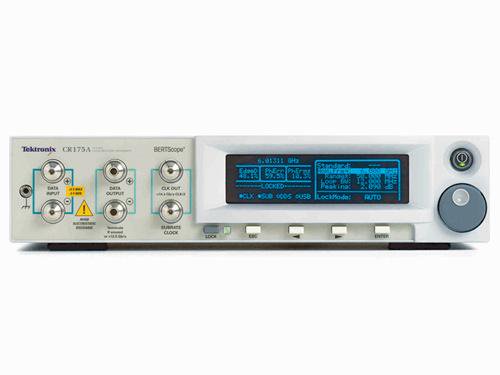

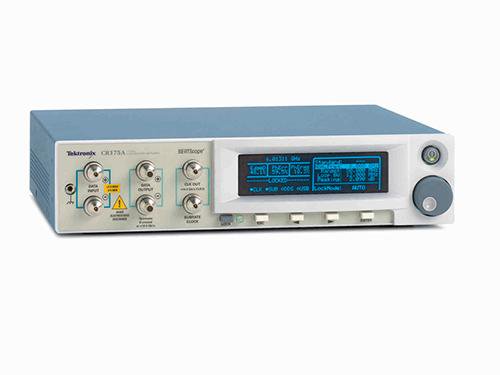

美國泰克TeKtronixBERTScope?時鐘恢復CR系列
BERTScope時鐘恢復CR系列**結構可以測量和顯示100 kHz – 12 MHz的PLL頻響，為抖動測試提供了當前市場上*高的環路帶寬。這些時鐘恢復儀器在市場上率先支持全面控制各項參數，包括環路帶寬、峰值/阻尼和信號衰減。
Tektronix 泰克BERTScope? 時鐘恢復產品特點：
* 數據速率范圍高達 28.6 Gb/s
* 鎖相環 (PLL) 帶寬 (BW)、抖動轉函 (JTF) 和峰值的獨立控制、測量和顯示。
* 時鐘恢復輸入均衡
* 邊沿密度測量
* 抖動頻譜分析和頻率選通的集成抖動測量
* 可選的 24 MHz PLL 帶寬
* 廣泛的子速率（已恢復）時鐘輸出
Tektronix 泰克BERTScope? 時鐘恢復產品優勢：
* 提供針對下一代 I/O 連續數據速率覆蓋，包括 PCIe 3.0、10GBASE-KR、16xFC、25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4。
* 提供準確的“黃金 PLL”響應，用于發射機抖動一致性測試以及接收機靈敏度壓力測試校準。 為設備檢定提供完整的靈活性。
* 可在高 ISI 信號上進行時鐘恢復，而不影響被測的數據流。 已恢復的時鐘可支持其他分析，包括“純凈眼圖”、向信號應用 FIR 濾波以及 BER 測試。
* 即刻確定被測信號的標記密度。
* 通過對抖動峰值處幅度和頻率的光標測量，提供抖動與頻率關系的 200 Hz 至 90 MHz 顯示。 頻率選通的集成抖動測量 PCIe 2.0 一致性測試。
* 滿足 USB 3.0、6 G SATA 和 PCIe-Gen 3 的 JTF 帶寬要求。
* 常需用于設備參考時鐘。
 |
|
