Tektronix泰克 5系列MSO混合信號示波器 產品簡介：
產品型號：5系列MSO
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：示波器
Tektronix泰克 5系列MSO混合信號示波器 產品概述：
5 系列 MSO 具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、業內最大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel? 輸入通道，能夠應對當前以及未來最嚴苛的應用挑戰。它為性能、分析和整體用戶體驗設立了新的標準
Tektronix泰克 5系列MSO混合信號示波器 特點應用：
不僅僅采用新顯示器和用戶界面， 更是新標準。
配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。
擁有足夠的通道。
提供 4、6 或 8 條 FlexChannel 輸入通道。每條通道可用于觀察 1 個模擬信號或 8 個數字邏輯信號，只需更改探頭即可實現。將任何模擬信號顯示為高分辨率波形、頻譜或兩者，并為每個域提供獨立的采集控制。

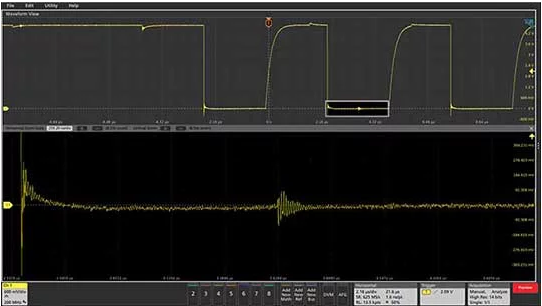

支持高達 16 位的垂直分辨率，每個細節都不會錯過。
12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測量到信號的細節。
性能
?高達 2 GHz 帶寬
?高達 500 M 點記錄長度
數字輸入
?TLP058 邏輯探頭，每個探頭可提供 8 條數字通道
操作系統
?添加 Windows 操作系統，以便在示波器上運行 PC 軟件
?信號發生器
添加內置任意波形/函數發生器
?高級分析
?串行解碼/觸發支持 I2C、SPI、USB 2.0、以太網、CAN、LIN 等多種總線
?自動對以太網、USB 2.0 和汽車以太網進行一致性測試
?高級抖動分析
?自動功率測量和分析
?低噪聲紋波測量
?逆變器、電機和驅動器分析

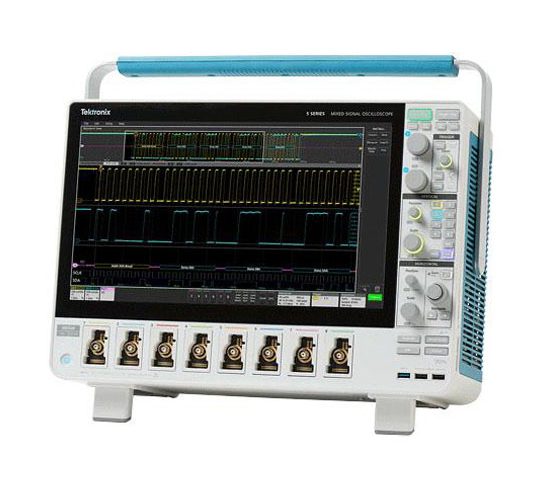

8 通道 MSO58 型號
?每個輸入通道 1 個無源探頭
?選擇 350 或 500 MHz 帶寬選項時，TPP0500B (500 MHz)
?當選擇 1 或 2 GHz 帶寬選項時，TPP1000 (1 GHz)
?針對隨附探頭的 1 年保修
?針對儀器的 3 年保修
?鼠標、電源線和附有附件袋的前蓋
?印刷的安裝手冊涵蓋安全和基本操作
?全面的集成在線幫助
?追溯證明
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 | 函數發生器輸出 |
| MSO54 | 350 MHz?至?2 GHz | 6.25 GS/s | 62.5 M?點至?125 M?點 | 4 | 可達?32?條（可選） | 1?條（可選） |
| MSO56 | 350 MHz?至?2 GHz | 6.25 GS/s | 62.5 M?點至?125 M?點 | 6 | 可達?48?條（可選） | 1?條（可選） |
| MSO58 | 350 MHz?至?2 GHz | 6.25 GS/s | 62.5 M?點至?125 M?點 | 8 | 可達?64?條（可選） | 1?條（可選） |
 |
|
