品牌：俄羅斯TECHNO-AC泰克諾
型號：MAG-05.X.XX
產地：俄羅斯
適用型號：CBI-309G，309MAG，Success AG-309.15G， AG-319G，Success AG-317G
配件介紹：
一套管道變送器MAG-05.X.XX用于非導電管道和排水溝的位置和深度測量，深度可達5m。它與支持 512Hz 頻率和“Sonde”模式的接收器一起使用。

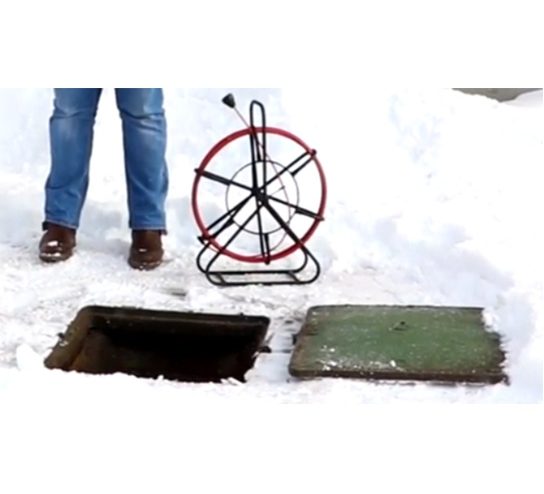

便攜式管道變送器 MAG-05 應放置在帶有電纜牽引系統的公用設施中。發射器發射電磁信號。
在垂直于效用軸移動接收器時，接收器傳感器獲取具有兩個不同局部最小值的信號，一般信號和兩個假峰值。如果接收器放置在效用軸上，則局部最小值和假峰將丟失。
?
為精確定位管道變送器，操作員應定位兩個局部最小信號和一個一般信號。
管道變送器的位置將處于信號的位置。只有當接收器正確放置在管道變送器上方時，才能測量管道變送器（即公用設施）的真實深度。變送器水平放置在管道中。
如果可以從兩側進入管道，則管道變送器 MAG-05.2.XX 套件可以使用額外的鋼絲繩確保管道變送器的安全拆卸。
在這種情況下，操作員應執行以下操作：
?將插頭安裝在牽引系統的末端，而不是管道變送器；
?將帶有拉動系統的塞子推到管道的另一端或最近的管道入口處；
?用裝有蓄能器和蓋帽的管道變送器更換塞子；
?用卡扣將蓋子連接到鋼絲繩上；
?通過使用牽引系統和鋼絲繩移動管道變送器來跟蹤公用設施。
如果管道變送器卡在公用設施中或牽引系統桿斷裂，可以通過拉動鋼絲電纜將管道變送器從公用設施中取出。
產品參數：
發射機頻率 512赫茲
管道變送器直徑 40 毫米
管道變送器重量 318克+-20克
管道變送器工作時間 長達 5 小時
拉索系統推桿直徑 6 毫米
附加線徑 2 毫米
管道變送器 MAG-05.1.ХХ 套裝包含
電纜牽引系統
便攜式管道變送器 MAG-05
累加器
充電器
